Шланги и фитинги для компрессора FUBAG: как собрать надежную пневмолинию без потерь давления

Вы купили мощный компрессор FUBAG, но инструмент работает вполсилы, гайковерт не откручивает закисшую гайку, а краскопульт «плюется» вместо того, чтобы класть ровный слой? Причина часто кроется не в компрессоре и не в инструменте, а в невидимых метрах между ними. Неправильно подобранные шланги и фитинги для компрессора FUBAG способны свести на нет производительность дорогостоящего оборудования.

Команда «Кум-Тигей Инструмент» за 30 лет работы с пневматикой видела сотни таких случаев. Мощный компрессор, купленный с запасом, не мог обеспечить работу простого продувочного пистолета из-за узкого шланга и травящих воздух соединений. Эта статья — наш концентрированный опыт, который поможет избежать потерь давления, денег и времени и собрать пневмолинию, работающую как часы.

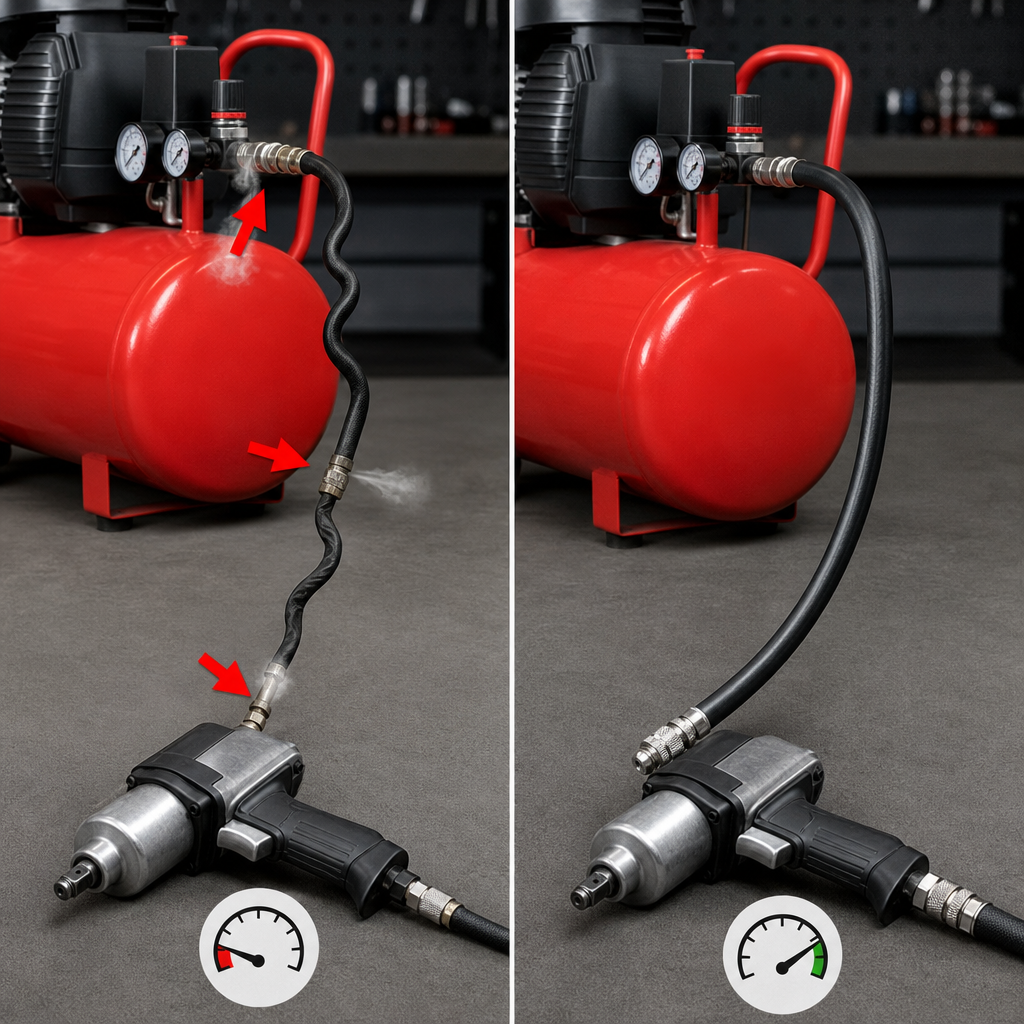

Почему падает давление в пневмолинии: невидимый враг производительности

Главная задача пневмолинии — доставить сжатый воздух от ресивера компрессора к инструменту с минимальными потерями. Любое препятствие на этом пути снижает давление и расход воздуха. Представьте водопроводную трубу: чем она длиннее и тоньше, тем слабее напор на выходе. С воздухом то же самое.

Основные причины падения давления:

1. Недостаточный внутренний диаметр шланга. Самая частая ошибка. Попытка запитать мощный гайковерт, требующий 300-400 л/мин, через шланг с внутренним диаметром 6 мм — это гарантия провала.
2. Избыточная длина шланга. Каждый лишний метр — это дополнительное сопротивление и потеря давления.
3. Негерметичные соединения (фитинги). Шипение в местах стыков — это ваши деньги, улетающие в атмосферу. Дешевые быстросъемы с изношенными уплотнителями — главный источник утечек.
4. Резкие изгибы и переломы шланга. Нарушают ламинарный поток воздуха, создавая турбулентность и дополнительное сопротивление.

Потери могут быть колоссальными. Падение давления на 1-2 бара на мощном инструменте способно снизить его производительность на 25-50%. Например, при одинаковом расходе воздуха шланг с внутренним диаметром 6 мм теряет вдвое больше давления, чем шланг диаметром 8 мм, и в 4-5 раз больше, чем 10-миллиметровый. Увеличение диаметра всего на 2 мм снижает потери кардинально.

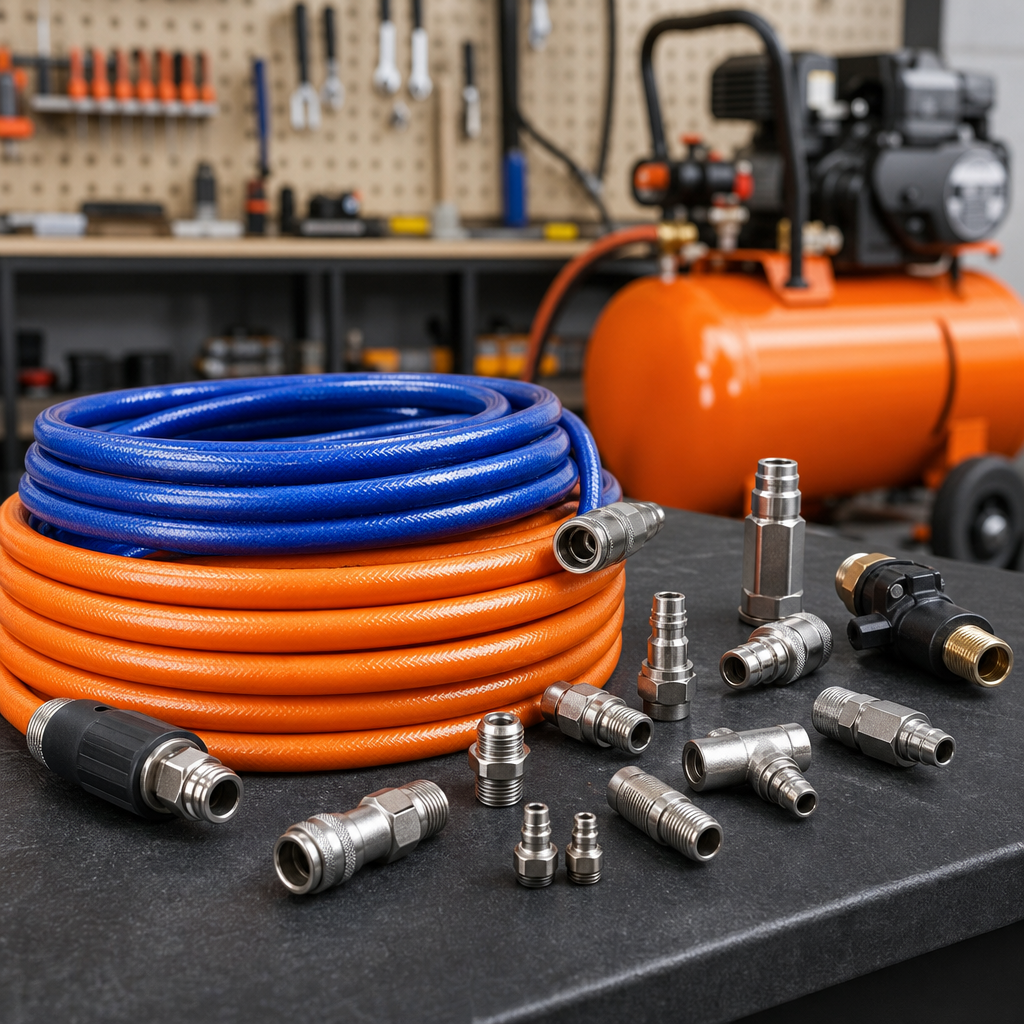

Главный элемент: выбираем правильный шланг для компрессора FUBAG

Шланг — это артерия вашей пневмосистемы. Экономить на нем — значит обесценивать сам компрессор. FUBAG предлагает шланги из разных материалов, и выбор зависит от ваших задач и условий эксплуатации, особенно в нашем сибирском климате.

Материал шланга: ПВХ, резина или полиуретан?

Каждый материал имеет свои сильные и слабые стороны. Выбор зависит от того, где и как вы будете работать: в отапливаемом гараже или на стройплощадке в мороз.

Для условий Красноярска и края мы в «Кум-Тигей» чаще всего рекомендуем полиуретановые или качественные резиновые шланги. ПВХ-шланги хороши для сезонных дачных работ, но для круглогодичного использования они не подходят.

Диаметр и длина: золотое правило пневматики

Правило простое: диаметр шланга должен соответствовать потреблению вашего самого «прожорливого» инструмента, а длина должна быть минимально необходимой.

• Для маломощного инструмента (продувочный пистолет, пистолет для подкачки шин, небольшой нейлер): достаточно внутреннего диаметра 6-8 мм.
• Для инструмента средней мощности (краскопульты HVLP, граверы, дрели): необходим диаметр 8-10 мм.
• Для мощных потребителей (ударные гайковерты, шлифмашины, пескоструйные пистолеты): требуется диаметр не менее 10-13 мм.

Всегда проверяйте в паспорте инструмента его расход воздуха (л/мин) и на основе этого подбирайте шланг. Что касается длины, не берите шланг «с запасом на всю жизнь». Если рабочая зона — 5 метров от компрессора, используйте шланг длиной 5 или 7 метров, а не 20. Для больших площадей лучше проложить стационарную магистраль из труб и подключаться к ней короткими шлангами.

Спиральные шланги FUBAG: когда компактность решает

Спиральный (витой) шланг — отличное решение для стационарных постов, например, у верстака или подъемника в автосервисе. Он не путается под ногами и сам возвращается в исходное состояние. Обычно их делают из полиуретана или полиамида, что обеспечивает им долговечность.

Важно помнить: из-за витой формы у них чуть выше сопротивление, чем у прямого шланга той же длины и диаметра. Поэтому для мощного инструмента лучше выбирать прямой шланг или спиральный с запасом по диаметру (например, 10 мм вместо 8 мм).

Надежное соединение: фитинги и быстросъемы FUBAG

Даже лучший шланг бесполезен без герметичных и надежных соединений. Быстроразъемные соединения (БРС), или быстросъемы, позволяют мгновенно подключать и менять инструмент. Но именно они часто становятся «бутылочным горлышком» всей системы.

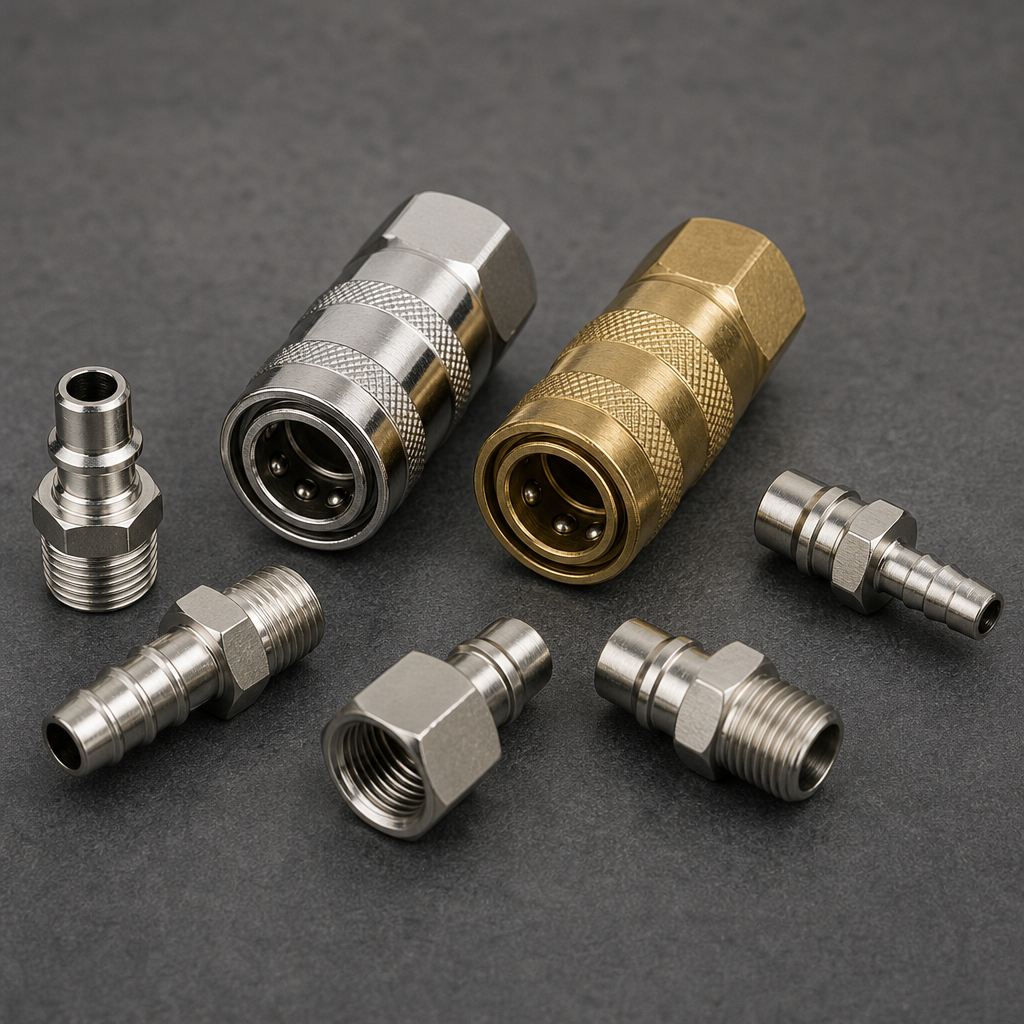

Разбираемся в стандартах: RAPID (EURO), Nitto и Orion

На рынке существует несколько несовместимых друг с другом стандартов БРС. FUBAG, как европейский бренд, в основном использует самый распространенный в России стандарт — RAPID (EURO).

• RAPID (EURO): Самый популярный стандарт. Обеспечивает высокую пропускную способность. Легко найти в любом магазине. Большинство пневмоинструмента, продаваемого в РФ, оснащено штуцерами именно этого типа.
• Nitto (Японский): Часто встречается на инструменте азиатского производства.
• Orion (Американский): Используется на инструменте из США.

Наш совет: чтобы избежать хаоса и переходников, выберите один стандарт для всей своей пневмосистемы. Для России оптимальный выбор — RAPID (EURO). Вся оснастка FUBAG ориентирована именно на него.

«Папа» или «мама»? Типы соединений и их назначение

Быстросъемное соединение состоит из двух частей:

• Муфта («мама»): Устанавливается на шланг со стороны компрессора. Имеет запорный клапан, который перекрывает воздух при отключении инструмента.
• Штуцер («папа», ниппель): Устанавливается на инструмент или на другой конец шланга.

Фитинги также различаются по типу присоединения к шлангу или инструменту: с наружной резьбой, с внутренней резьбой или с наконечником «елочка» для прямого монтажа на шланг с хомутом. Стандартные размеры резьбы — 1/4", 3/8", 1/2".

Материал фитинга: латунь или сталь?

• Латунь: Не ржавеет, доступна по цене. Отличный выбор для большинства гаражных и мастерских задач.
• Сталь (никелированная или закаленная): Значительно прочнее и долговечнее латуни. Выдерживает падения и высокие нагрузки. Рекомендуется для профессионального использования на стройках и в автосервисах, где инструмент часто роняют и используют в агрессивной среде.

Оригинальные фитинги FUBAG изготавливаются из качественной латуни или закаленной стали, что гарантирует точную геометрию, надежную фиксацию и долгий срок службы уплотнителей.

Собираем пневмосистему FUBAG: пошаговая инструкция

Чтобы система работала без сбоев, ее нужно правильно собрать.

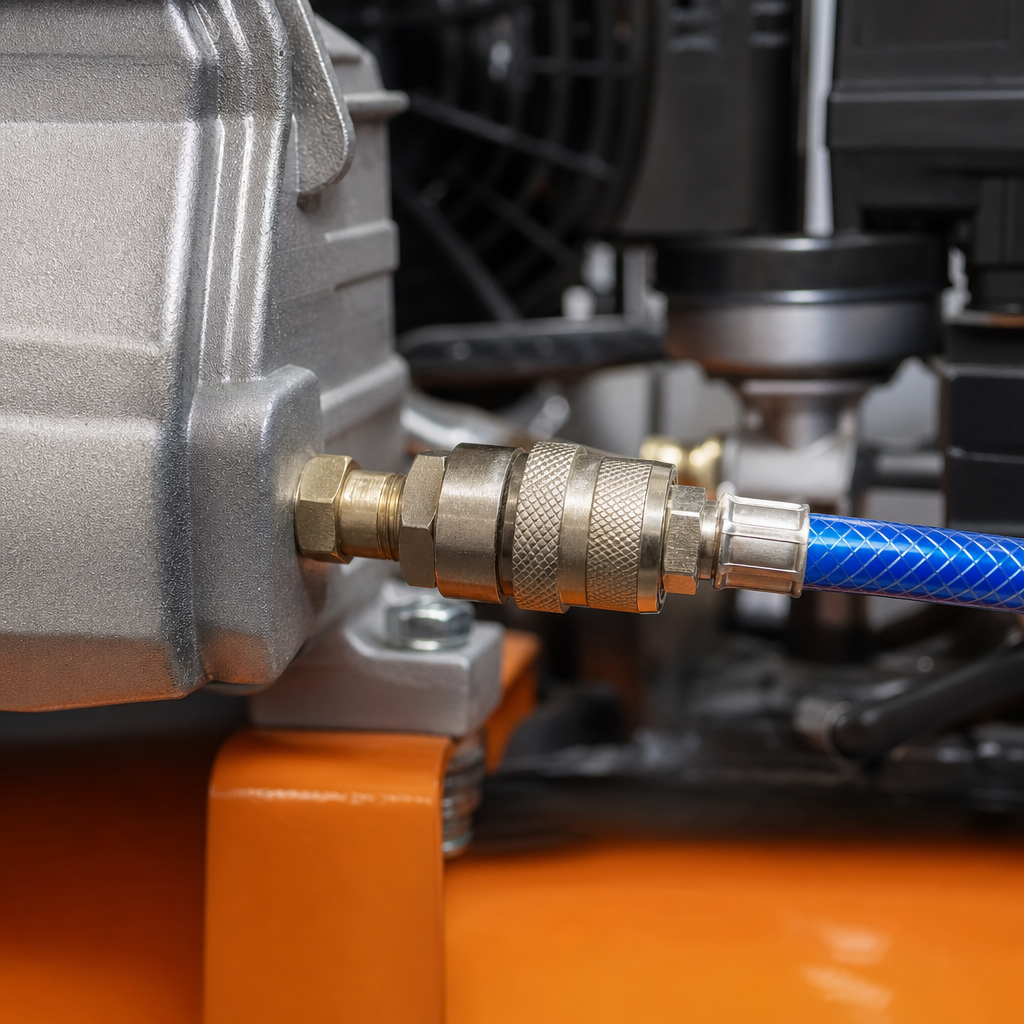

Шаг 1: От компрессора к магистрали. На выходной штуцер ресивера компрессора (обычно с резьбой 1/4" или 3/8") устанавливается муфта-«мама» стандарта RAPID. Используйте ФУМ-ленту или анаэробный герметик для уплотнения резьбового соединения.

Шаг 2: Подготовка воздуха. Для чувствительного инструмента (краскопульты, пневмошлифмашины) между компрессором и шлангом обязательно устанавливается блок подготовки воздуха. Он состоит из:

• Фильтра-влагоотделителя: Удаляет из воздуха капли воды и масла.
• Редуктора (регулятора давления): Позволяет точно выставить необходимое рабочее давление для конкретного инструмента.
• Лубрикатора: Добавляет в воздух масляный туман для смазки движущихся частей пневмоинструмента (не используется для покрасочных работ!). FUBAG предлагает готовые блоки подготовки воздуха, которые легко интегрируются в любую пневмолинию.

Шаг 3: Подключение инструмента. На оба конца шланга устанавливаем фитинги. На конец, который подключается к компрессору или блоку подготовки, — штуцер-«папа». На конец, к которому подключается инструмент, — муфту-«маму». Таким образом, при смене инструмента воздух в шланге будет автоматически перекрываться. На сам инструмент устанавливается штуцер-«папа».

Оригинальные компоненты FUBAG: почему это экономия, а не затраты

Желание сэкономить на оснастке часто приводит к обратному эффекту. Это тот самый подход «планирования аккумуляторных платформ», о котором мы постоянно говорим нашим клиентам, только в мире пневматики.

1. Надежность в сибирских условиях. Дешевый ПВХ-шланг в -30°С треснет при первой же попытке его размотать. Оригинальный полиуретановый шланг FUBAG сохранит эластичность и работоспособность. Дешевый фитинг из силумина может просто лопнуть от мороза. Фитинг FUBAG из стали или латуни — нет.
2. Гарантия герметичности. Точная геометрия фирменных быстросъемов и качественные уплотнители исключают утечки. Это прямая экономия электроэнергии, так как компрессору не придется работать вхолостую, компенсируя потери воздуха.
3. Совместимость и производительность. Все компоненты FUBAG рассчитаны на совместную работу. Вы получаете систему, пропускная способность которой соответствует заявленным характеристикам, а не конструктор «сделай сам» с непредсказуемым результатом.

Покупка качественной оснастки — это не затраты, а инвестиция в стабильную и эффективную работу вашего инструмента на долгие годы.

Часто задаваемые вопросы (FAQ)

Какой шланг нужен для гайковерта, а какой для краскопульта? Для мощного ударного гайковерта (с потреблением 300+ л/мин) нужен шланг с внутренним диаметром не менее 10 мм. Для краскопульта типа HVLP, который чувствителен к стабильности давления, также рекомендуется шланг 8-10 мм, чтобы минимизировать пульсации и падение давления.

Можно ли соединять шланги разного диаметра? Технически — да, через переходники. Но вся линия будет работать по характеристикам самого узкого участка. Если вы соедините 10-метровый шланг диаметром 10 мм с 5-метровым шлангом на 6 мм, общие потери давления будут соответствовать 15-метровому шлангу диаметром 6 мм. Смысла в этом нет.

Как ухаживать за пневмолинией, чтобы она служила долго?

• Регулярно сливайте конденсат из ресивера компрессора и фильтра-влагоотделителя.
• Не допускайте переломов и наезда на шланг тяжелой техники.
• Храните шланги смотанными в бухту без резких перегибов, вдали от прямых солнечных лучей.
• Периодически проверяйте уплотнительные кольца в муфтах-«мамах» и меняйте их при износе.

Сборка правильной пневмолинии — задача не менее важная, чем выбор самого компрессора. Это система, где каждый элемент влияет на конечный результат. Ошибки в выборе шлангов и фитингов напрямую бьют по производительности, расходуют ваши ресурсы и сокращают срок службы инструмента.

Мы в «Кум-Тигей Инструмент» подходим к этому вопросу системно. Наш опыт, основанный на 30-летней работе в Красноярске, позволяет предлагать не просто отдельные товары, а готовые, проверенные решения для конкретных задач — от небольшого гаража до крупного производственного цеха.

Если вы хотите быть уверены, что каждый вложенный в компрессор рубль работает с максимальной отдачей, обратитесь за консультацией. Мы поможем спроектировать и собрать пневмосистему FUBAG, которая станет надежным фундаментом для вашей работы на годы вперед.
