Фрезерный станок: от выбора до запуска в условиях Сибири

Правильно подобранный фрезерный станок — основа производительного цеха, будь то небольшая частная мастерская или крупное производство. Часто возникает путаница: когда нужен именно фрезерный, а когда достаточно более простого сверлильного станка? Неверный выбор на старте приводит к лишним тратам или, наоборот, к технологическим ограничениям, которые тормозят развитие. Наш 30-летний опыт работы с красноярскими предприятиями показывает: четкое понимание задач и возможностей оборудования — залог эффективных инвестиций.

Разберемся, в чем принципиальная разница между этими станками, как выбрать подходящую модель под ваши задачи и на какие неочевидные моменты стоит обратить внимание сибирскому мастеру.

Принцип работы: фрезерование и сверление — в чем разница?

На первый взгляд, оба станка обрабатывают заготовку режущим инструментом. Но дьявол в деталях — в кинематике, то есть в том, как движется инструмент и деталь.

Фрезерование: сложное движение, многозадачность

Фрезерный станок — это универсальный солдат. Его ключевая особенность — возможность обработки детали в нескольких плоскостях за одну установку. Главное движение совершает вращающийся инструмент — фреза, а заготовка или сам шпиндель с фрезой перемещаются по нескольким осям (X, Y, Z).

• Что это дает? Возможность создавать сложные формы: пазы, уступы, карманы, криволинейные поверхности, гравировать, раскраивать листовые материалы. Фрезерный станок может выполнять и сверлильные операции, но его основное предназначение — комплексная обработка.
• Простыми словами: Если сверло может двигаться только «вверх-вниз», то фреза может двигаться «вверх-вниз», «влево-вправо» и «вперед-назад», снимая материал по заданной траектории.

Сверление: простое движение, одна задача

Сверлильный станок имеет более узкую специализацию. Его задача — делать отверстия. Основное движение — вращение сверла и его вертикальная подача в материал. Рабочий стол, как правило, неподвижен или имеет ограниченную регулировку по высоте.

• Что это дает? Высокую скорость и точность при выполнении однотипных операций: сверления, зенкерования (обработки фаски отверстия), развертывания (калибровки отверстия до точного размера).
• Простыми словами: Это инструмент для быстрой и эффективной подготовки отверстий. Пытаться фрезеровать на нем — все равно что копать огород чайной ложкой: возможно, но долго, неэффективно и с риском сломать инструмент.

Классификация фрезерных станков: подбираем под задачу

Мир фрезерных станков огромен. Чтобы не заблудиться, их делят на группы по ключевым признакам.

По расположению шпинделя

Это базовая классификация, определяющая тип выполняемых работ.

• Вертикально-фрезерные: Шпиндель расположен вертикально. Самый распространенный тип. Идеален для обработки плоскостей, фрезерования пазов, карманов, окон, сверления отверстий в плоских и корпусных деталях.
• Горизонтально-фрезерные: Шпиндель расположен горизонтально. Используются для обработки габаритных и тяжелых заготовок, прорезания глубоких пазов дисковыми фрезами, обработки нескольких поверхностей за один проход набором фрез.
• Универсальные: Конструкция позволяет поворачивать шпиндельную головку, меняя ее положение с вертикального на горизонтальное. Это компромиссный вариант для мастерских с широким спектром задач, но ограниченным пространством.

По типу управления

• Ручные (консольные): Оператор вручную управляет перемещением стола и шпинделя с помощью рукояток. Подходят для мелкосерийного, ремонтного производства и обучения. Требуют высокой квалификации фрезеровщика.

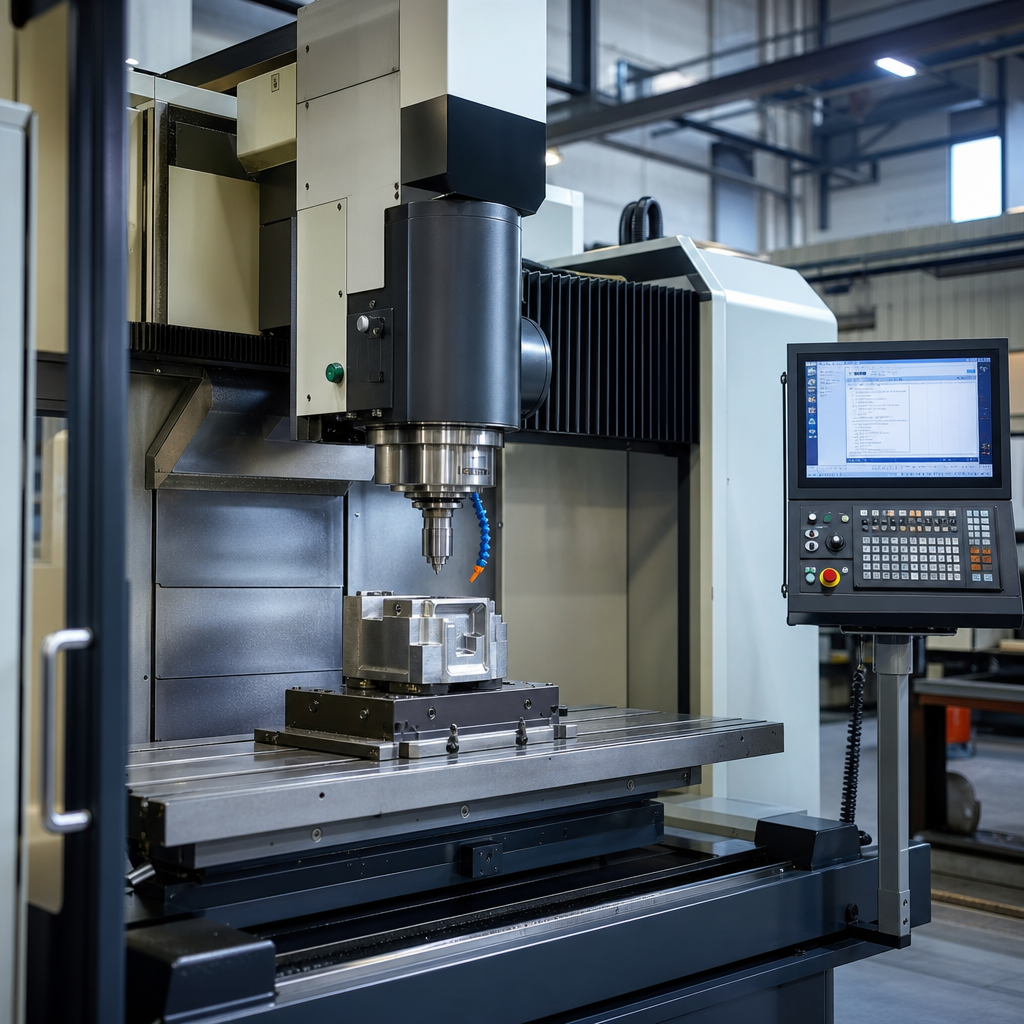

• С ЧПУ (CNC): Числовое Программное Управление (ЧПУ) — это мозг станка, который управляет всеми перемещениями по заранее написанной программе (G-коду). Такие станки обеспечивают высочайшую точность (до ±0.005 мм), повторяемость и производительность, практически исключая человеческий фактор. Идеальны для серийного производства сложных деталей.

По обрабатываемому материалу

• По металлу: Обладают жесткой, массивной конструкцией, высокой мощностью шпинделя и системой подачи СОЖ (смазочно-охлаждающей жидкости) для отвода тепла и стружки.
• По дереву: Обычно имеют менее массивную станину, но более высокие скорости вращения шпинделя (до 24 000 об/мин и выше), что необходимо для чистого реза древесины и МДФ. Часто оснащаются системой аспирации (стружкоудаления).

Ключевые узлы станка: на что смотреть при выборе

Качество и возможности станка определяются его конструкцией. Вот чек-лист для оценки.

1. Станина: Фундамент станка. Массивная литая чугунная станина — залог жесткости и виброустойчивости. Чем тяжелее станок, тем лучше он гасит вибрации и тем выше будет точность и чистота обработки, особенно на тяжелых режимах.
2. Шпиндель и его привод: Сердце станка. Оценивается мощность (от 0.5 кВт для хобби до 30+ кВт для промышленности), диапазон скоростей вращения (от 500 до 60 000 об/мин) и тип конуса для крепления инструмента (ISO, BT, HSK). Высокоскоростной шпиндель с качественными подшипниками — ключ к производительности.
3. Рабочий стол: Рабочая зона. Его размеры (от 200x150 мм до 3000x1500 мм и более) определяют максимальный габарит заготовки. Важна грузоподъемность стола и наличие Т-образных пазов для крепления оснастки и тисков.
4. Система подач: Отвечает за точность перемещений. В современных станках с ЧПУ используются ШВП (шарико-винтовые пары), которые преобразуют вращение серводвигателя в идеально точное линейное перемещение стола с минимальным люфтом. Направляющие (чаще всего линейные или «ласточкин хвост») должны быть защищены от попадания стружки.
5. Система ЧПУ: Мозг станка. Популярные системы (Fanuc, Siemens, GSK) отличаются интерфейсом и функционалом. Для сибирских условий важна стабильность работы электроники при перепадах температур и напряжения в сети.

Сверлильные станки: когда узкая специализация — это плюс

Несмотря на универсальность фрезерных станков, не стоит сбрасывать со счетов их сверлильных «собратьев». В ряде случаев именно они будут более выгодным приобретением.

Виды сверлильных станков

• Вертикально-сверлильные: Классическая компоновка. Заготовка размещается на столе, сверло опускается вертикально. Самый массовый тип.
• Радиально-сверлильные: Шпиндельная головка может перемещаться по горизонтальной траверсе (рукаву), которая, в свою очередь, поворачивается вокруг колонны. Это позволяет сверлить отверстия в разных точках крупногабаритной и тяжелой детали без ее перемещения.

Когда сверлильный станок выгоднее фрезерного?

1. Серийная сверловка: Если ваша основная задача — сверление большого количества одинаковых отверстий (например, в пластинах, фланцах, профилях), сверлильный станок сделает это быстрее и дешевле.
2. Простота и надежность: В сверлильном станке меньше сложных узлов, он проще в обслуживании и менее требователен к квалификации оператора. Для суровых условий эксплуатации в неотапливаемом гараже или цеху это весомый плюс.
3. Цена: При сопоставимых габаритах обработки сверлильный станок всегда будет значительно дешевле фрезерного. Если сложные операции вам не нужны, нет смысла переплачивать.
4. Дополнение к фрезерному: В загруженном цеху часто выгоднее иметь отдельный сверлильный станок для простых операций, чтобы не занимать дорогостоящее время универсального фрезерного центра с ЧПУ.

Не только станок: как выбрать правильный режущий инструмент

Даже самый лучший станок бесполезен без качественной оснастки.

• Для фрезерования: Используются фрезы. Концевые — для пазов и контурной обработки, торцевые — для выравнивания больших плоскостей, дисковые — для прорезки глубоких и узких пазов, фасонные — для создания сложных профилей (например, багетов или филенок). Выбор материала фрезы (быстрорежущая сталь HSS или твердый сплав VHM) зависит от обрабатываемого материала и требуемой скорости.
• Для сверления: Основной инструмент — сверло. Для повышения точности и качества отверстия применяют зенкеры (для снятия фасок) и развертки (для финишной калибровки диаметра с высокой точностью). Для нарезания внутренней резьбы используют метчики.

Экономика и окупаемость: когда станок начинает приносить прибыль?

Покупка станка — это не расход, а инвестиция.

Расчет окупаемости (ROI): простая формула

Чтобы грубо прикинуть срок окупаемости, можно использовать формулу: Срок окупаемости (мес.) = Стоимость станка / (Ежемесячная выручка от его работы - Ежемесячные расходы)

Где:

• Стоимость станка включает доставку, пусконаладку, обучение.
• Выручка — это стоимость заказов, которые вы сможете на нем выполнять.
• Расходы — это зарплата оператора, электричество, стоимость инструмента, СОЖ, техобслуживание.

Даже приблизительный расчет покажет, насколько рентабельна покупка для вашего бизнеса.

Свой станок или заказ на стороне? Сравниваем затраты

Для малого бизнеса в Красноярске часто стоит выбор: купить свой небольшой станок или заказывать обработку у подрядчиков.

• Заказ на стороне: Плюсы — нет первоначальных вложений и затрат на обслуживание. Минусы — высокая стоимость за единицу продукции, зависимость от сроков и качества подрядчика, невозможность быстро изготовить прототип или срочный заказ.
• Свой станок: Плюсы — низкая себестоимость детали при серийном производстве, полный контроль над сроками и качеством, гибкость. Минусы — высокие первоначальные инвестиции, необходимость в помещении и квалифицированном персонале.

Наш опыт показывает: если у вас есть стабильный поток хотя бы небольших заказов, собственный станок окупается быстрее, чем кажется, и дает мощный толчок к развитию бизнеса.

Безопасность и регламенты: как избежать травм и простоев

Этот аспект часто упускают, а зря. Простой станка из-за поломки или, что хуже, травма оператора — это прямые убытки.

• Главное правило: Никогда не оставляйте работающий станок без присмотра.
• Фиксация: Заготовка и тиски должны быть надежно закреплены. Плохо закрепленная деталь может вылететь из-за вибрации и нанести тяжелую травму.
• Средства защиты (СИЗ): Обязательно используйте защитные очки или экран. Отлетающая горячая стружка может повредить глаза.
• Стружка: Никогда не убирайте стружку руками, даже в перчатках. Используйте для этого специальный крючок или щетку, и только после полной остановки шпинделя.
• Одежда: Работайте в спецодежде, которая не имеет свисающих элементов. Длинные рукава, галстуки, цепочки могут быть намотаны на вращающийся шпиндель.

Соблюдение этих простых правил — не формальность, а основа безопасной и производительной работы.

Выбор и покупка в Красноярске: на что обратить внимание сибирскому мастеру

Рынок станков огромен, но для жителя Сибири есть несколько критически важных моментов, помимо технических характеристик.

1. Наличие местного сервиса. Уход многих западных брендов показал: самый лучший станок без запчастей и сервисной поддержки превращается в груду металла. «Кум-Тигей Инструмент» имеет собственный авторизованный сервисный центр в Красноярске. Это значит, что любая проблема с гарантийным или постгарантийным обслуживанием решается здесь, на месте, без долгой пересылки оборудования в Москву.
2. Статус официального дилера. Мы работаем напрямую с производителями. Это гарантия оригинальности оборудования и честной цены без лишних посредников.
3. Экспертиза и «тест-драйв». Выбор станка не должен быть «покупкой кота в мешке». Наши специалисты помогут подобрать оборудование точно под ваши задачи, а не продать самую дорогую модель. Мы объясним разницу, покажем станки в работе и поможем сделать осознанный выбор.

Выбор станка — это стратегическое решение, которое определяет технологические возможности вашего цеха на годы вперед. Неправильный выбор может стать «бутылочным горлышком», сдерживающим рост, а правильный — надежным фундаментом для развития и прибыли.

Команда «Кум-Тигей Инструмент» более 30 лет помогает мастерам и предприятиям Красноярского края находить именно такие, правильные решения. Мы готовы стать вашим надежным партнером на этом пути, предоставив не только качественное оборудование, но и нашу экспертизу, подкрепленную реальным сибирским опытом.

Изучите наш каталог Станки или свяжитесь с нашими инженерами для подробной консультации. Давайте вместе подберем инструмент, который будет работать на вас.

Источники

[1] ГОСТ 20526-75 "Станки фрезерные. Основные параметры." [2] ГОСТ 9539-72 "Станки фрезерные. Нормы точности."
